SunSys2000G 光纤温度预警系统

                                              SunSys2000光纤光栅开关柜温度在线监测预警系统




系统介绍
    开关柜内的开关动静触点、母线接头、电缆接头、刀闸开关以及电气设备的连接头是易出故障的薄弱环节,由于这些部位接触不良、插接偏心不正等原因,导致接触电阻较大,在大电流情况下该处的发热严重,其结果是接头温度异常,加剧接触面氧化,使得接触电阻进一步增大,形成恶性循环,这是高压开关柜的主要故障形式。

    光纤光栅式电力温度在线监测预警系统采用光纤感应和传输温度信号,不需供电,不受电磁干扰;光纤具有优异的绝缘性能,能够隔离开关柜内的高压,直接安装到开关柜内的高压易发热触点上,准确的在线测量高压触点的运行温度,实现故障的早期预测和报警,当发生故障时,提供报警并迅速确定故障点位置,并按相应预案采取安全处理措施。从根本上解决了高压开关柜内触点运行温度不易监测的难题,具有稳定可靠、实时在线、免维护自动运行等显著优势,光纤光栅在线测温报警系统在电力行业获得了广泛认可,已逐步成为电力设备在线温度监测的标准方法。

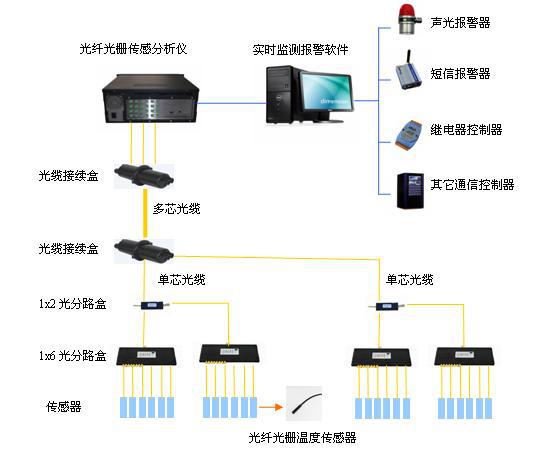

系统构成


系统特点

    全光型:现场无需供电,无金属,不受电磁干扰及核辐射的影响
    测量精度高:测温精度为0.5℃,测温分率辨为0.1℃
    速度快:数十毫秒内可完成多至上万个监测点的温度采集与传输
    安全等级高:不降低被监测设备的安全等级,传感器和传输光纤绝缘、耐高压、防爬电、阻燃
    适用各种环境:可长期应用于高温、高湿及存在化学侵蚀等的恶劣环境
    无漂移:绝对量测量,光源衰减和线路损耗不影响测量精度,无需现场率定
    远程传输:距离可达数公里至数十公里,易于组网,安装快速
    维护简便:传感器免维护,使用寿命25年以上

系统功能

    自动报警
    自动对光纤光栅温度传感器所在区域进行实时温度监控,检测现场温度的异常波动,在火灾发生前及时报警。可对分析仪的报警触发条件进行设定,以适用不同季节气温条件下电力设备实际运行温度的差异。
    监测点定位
    电子地图以液晶显示屏方式实时显示各电力设备及相应温度监测点的编号和当前温度值以及实际地理位置,方便管理人员操作和维护。
    状态查询
    各个监测点温度和报警信息都保存到分析仪的大容量储存器中,系统按照时间将数据分为历史信息、实时信息,管理操作人员可以动态调整被监测点的实时状态监测时间间隔满足实际要求,在局域网查看各监测点的历史温度变化曲线,为决策和维护提供数据支持。
    温度统计
    可给出设备最高运行温度值及其发生时间、持续时间及对应监测点的位置编号和地理信息。
    系统连动
    分析仪报警接口输出开关量可直接接入仪表操作室现有的火灾控制器,实现火灾报警并在消防值班室显示,也可通过手机短信发送信息至相关人员手机。
    线路自检及故障定位
    具有自检功能,可对光纤传输线路的损耗及断点位置进行准确定位,方便系统调试、维护及线路检修。
