SunSys2000无源无线测温系统

 SunSys2000开关柜无源无线测温预警系统



   现代企业的设备投入成本越来越高,从企业的运营角度来看,设备高效可靠的运行是其中极为关键的一环.从企业生产力的角度来看,设备维护监测与之有紧密的关系。

 综 述

     SunSys2000高压开关柜无源无线测温预警监测系统主要通过无线监测设备敏感位置的温度位置变化趋势来分析判断设备的工作状态及预警。

高压开关柜通常工作在高电压和大电流状态,这无疑会造成设备的某些部位发热,产生异常温升,如果不及时处理最终会导致设备燃烧、爆炸等事故。

在大电流情况下,高压开关柜的动、静触头、母排、主变接头等连接头是最易出故障的薄弱环节,这些连接点如果接触不良,就会严重发热,其结果是加剧接触面氧化,形成恶性循环;这是高压开关柜的主要故障形式。发展到一定阶段后,则会造成严重的故障,破坏供电的安全可靠。



触点温升原因分析

高电压强电流:如高压开关柜通常需要承受高达4000A的工作电流,设备中存在的某些缺陷会导致设备部件的异常温度升高,温升加速设备老化与电阻值升高。

连接处老化:设备在长期运行过程中,开关的触点和母线连接等连接点因老化或接触电阻过大而发热并形成恶性循环。

故障不易排查:开关柜内有裸露高压,空间封闭狭小,人工巡查测温困难,温升变化察觉困难。

高压开关柜的在线实时温度监测,是开关柜安全的重要保障。

重要的原则是:有效的提前预测,并做好预防,而不仅是被动的反应。



产品特点:

  优 势

 免更换电池的专利供电技术

   SN-GY无源温度传感直接安装在高压设备上,其专利技术无须外接电池供电,没有更换电池及电池本身爆炸、化学泄露等困扰;不会因电池没电而需要停电的情况。

   免维护长寿命设计

   由于供电可靠性要求的不断提高,停电间歇越来越长,这要求配套的监测装置工作时间也相应提高。采用免维护长寿命设计,设计寿命长达10年以上。

  建立维修依据,实现“状态检修”目标

    通过对隐患点温度实时、持续、准确的掌握设备运行状态下的健康程度,可以预测、预知设备老化,从而降低设备事故率,减少停电检修的盲目性,为设备维护提供科学的依据,实现“状态检修”目标。

   全天候24小时,杜绝人为疏忽

   中高压开关柜目前都为密封状态,运行状态下进行人工巡检几乎不可能,因此,柜内设备的运行状态的信息就成为监测盲区。不能及时发现故障并预警,造成损失。

   节省了人力成本

    运行状态下,传统人工巡检通常采用每小时巡检,人力成本很大,而且人为误差大,自动化程度低.

我们提供运行设备的在线监测,降低人力成本,自动化程度高,  杜绝人为疏忽,符合“无人职守变电站”目标



 系统特点:

 最快速的准确预警

   测量速度快,1秒钟内可以完成温度数据采集与传输,1s的响应时间充分将火灾隐患消灭在萌芽阶段。

 测量准确、安全性好

   测温准确性达到±0.1℃;不受电磁干扰,传感器不含电池,无爆炸化学泄露等安全隐患。

 实时监控,在线评估

隐患点温度实时采集、分析、存储、在线评估设备运行的状况。

 高性价比

   前期一次性投入经济合理,产品运行周期长,后期运行免维护.

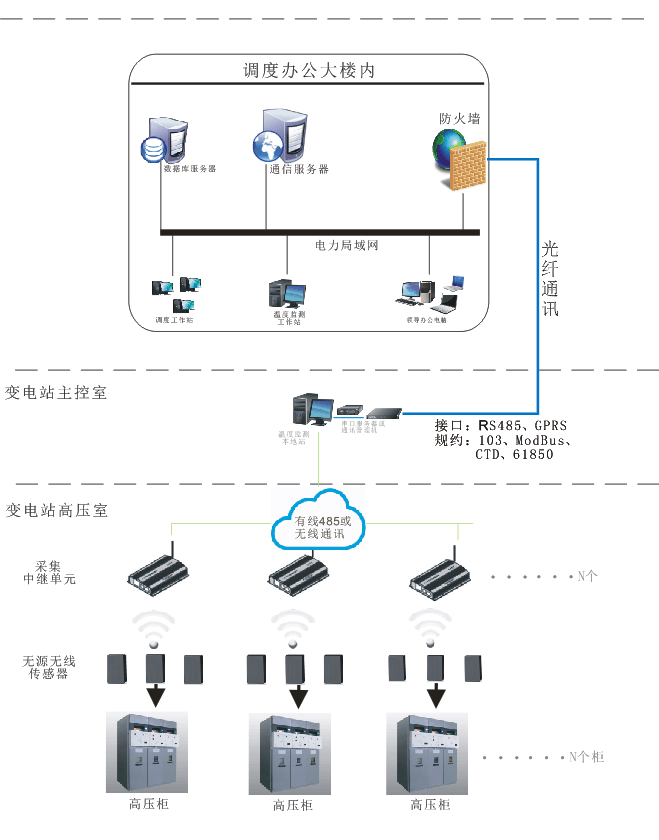

    如图所示,整个系统由无线传感器,采集单元及RS485网络,监控管理主机等组成。



 工作原理

    无源温度传感器采集隐患点温度无线传至后台,该系统通过实时监测测点温度的变化,从而实现故障的早期预测和报警以及需要降温操作的位置。当故障发生时,利用这些信息来汇制运营报表、评价设备质量、评估设备寿命、提出检修计划.真正做到状态检修,把故障消除在萌芽状态。



应用领域

发电厂   - 应用等级:380V、10kV、35 kV、110V及以上

电力公司 - 输变配电.380V、10kV、35 kV、110V及以上

用户端   - 自备电站(钢铁能源、冶金、炼化厂等)



系统参数

- 温度测量范围: -20℃~+150℃

- 温度测量精度: ±0.5℃

- 响应时间: 1s

- 运行寿命: 10-20年

- 报警设定温度 : 50℃~125℃(报警温度可自行多级设定)

- 数据通讯协议: TCP/IP、Modbus

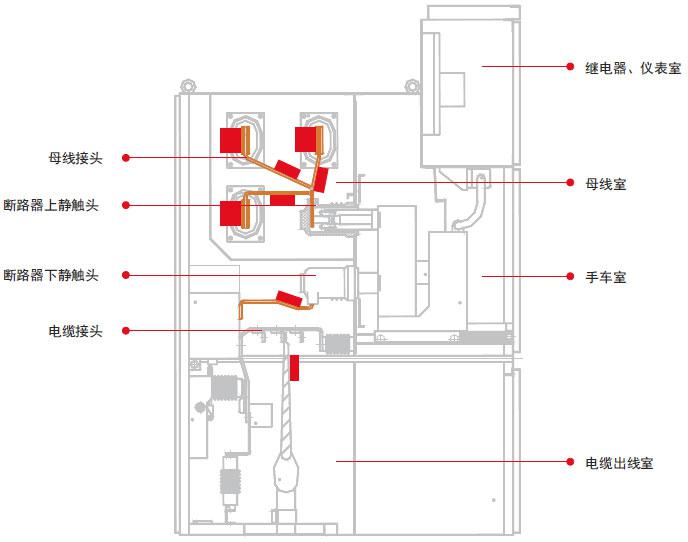

开关柜测温位置应用方案

高压开关柜的母排连接处、隔离刀闸、触头接触点、电缆连接处。

对于大电流柜建议安装12个测点,分别为母线排、上下触头、电缆接头。普通柜6个测点,ABC三相上下触头处。



   高压开柜测温应用方企业室为例,配电室共有高压柜30面,需要监测点包括开关触、电缆和母排链接处其中进线柜2面需要监测上下,每面柜子6个分段隔离柜2面,需要监测关的上下触头,每面柜子6个出线柜26,由于是电缆同线,监测点包括开关电缆头,每面柜子9个,改配电共计需要传感器258中继及接收器若干。



安装图例



无线测温产品优势对比

测温系统类别

精度

数据处理能力

成本

运营成本

局限性

测温片

精度不高,不能定量测量

廉价

需要人工巡检,难于实现自动化

红外测温

精度较高,受环境影响大

昂贵

1、易受环境影响

2、无法测量开关柜内温度

3、无法绕过光学遮挡

光纤测温

精度大,不受环境温度影响

昂贵

光纤布线困难,绝缘性能差

无线测温

精度大,不受环境温度影响

性价比好
