SunSys6000 电力隧道综合在线监测系统
一、概述
电力隧道综合在线监测系统是对隧道内的设备进行自动监控和智能管理,用户可以远程实时了解隧道内的现场视频信息,电缆表面温度,泄露电流,隧道内部烟感,环境温度和湿度,井盖开关等情况,使隧道管理更加方便,快捷。
二、工作原理
电缆隧道综合监控装置是由电缆温度监测子系统、隧道环境监测子系统、视频监控子系统、门禁子系统及其他辅助设备控制等子系统组成。该系统将电缆温度、有害气体浓度、水位、井盖、视频图像等监控信息集成在同一监控平台,便于运行维护人员对隧道进行远程监控。

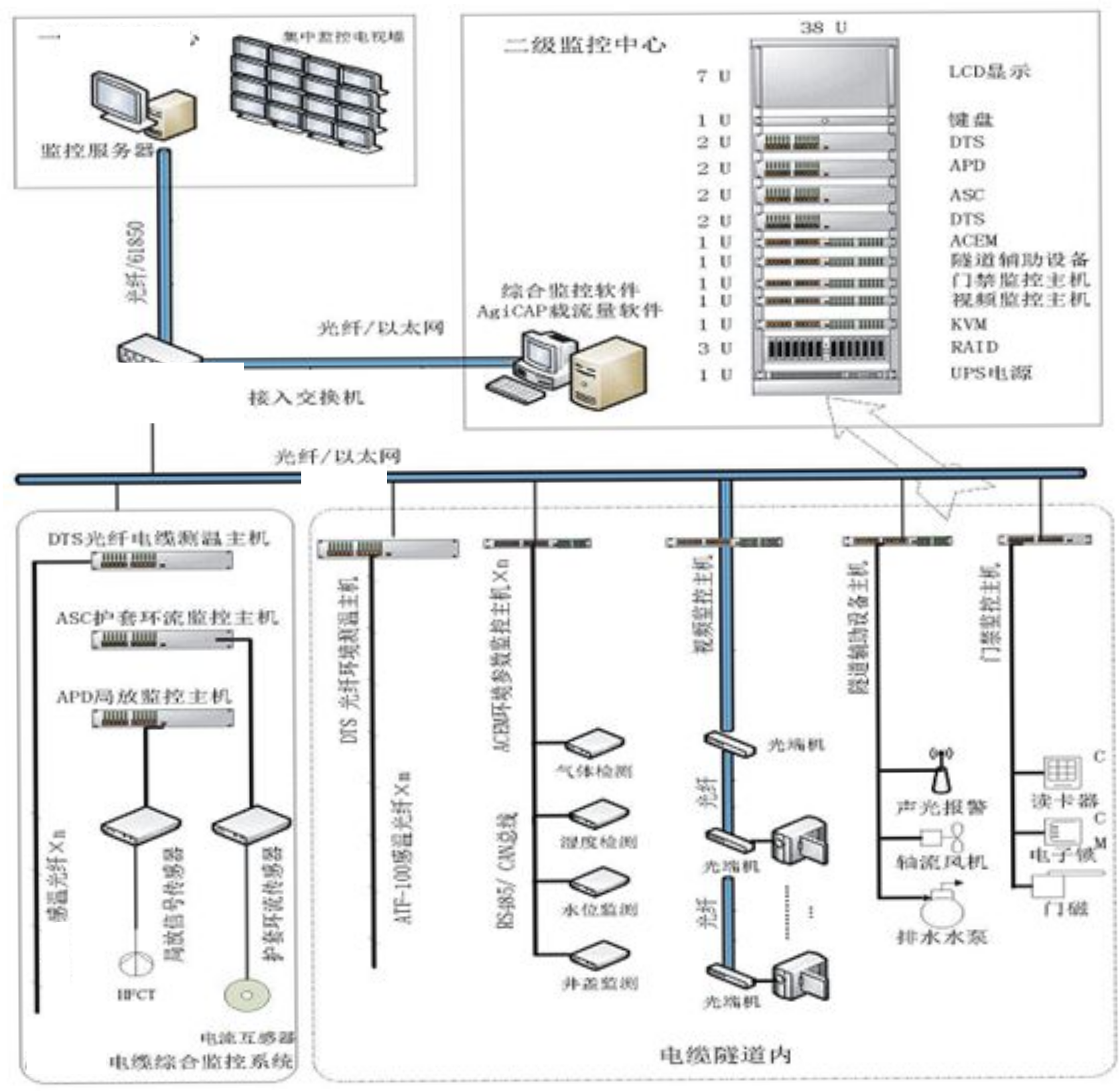

电力隧道综合在线监测系统组成
电力隧道综合在线监测系统,主要有视频监控子系统,电缆表面温度测量子系统,泄露电流测量子系统,烟雾传感器,温湿度传感器,井盖开关状态监测子系统和中心平台等组成。改系统组网方式灵活,嵌入式服务器兼容Intern e t/3G/GPRS/EDGE等无线传输模式。
三、电力隧道综合在线监测系统主要功能及特点
电力隧道综合在线监测系统全面集成各种传感器和子系统,来满足现代化电力隧道监控的需求,中心平台操作简单,管理人员可以方便的了解隧道内的各种信息,改系统主要功能和特点如下:
1、现场设备状态监测:
电缆温度、电缆隧道环境监测(有害气体浓度、液位、井盖等)、视频监测(出入口)、出入口门禁系统等状态在线监测,使运行人员不用去现场巡检即可对现场设备运行情况了如指掌。
2、现场辅助设备联动控制:
当现场设备运行出现异常状况时,联动电缆隧道内辅助设备,实现自动化控制。比如当发生火灾时自动关闭防火门防止火势蔓延;
3、监测数据集中管理:
电缆温度监测系统、环境状态监测系统、视频监控系统、门禁监控系统等所有监测数据都集中在同一个系统集中监控平台上显示、存储、管理,实现统一管理、统一控制,方便运行人员操作,提高运行人员的管理效率。
4、保障输电线路可靠、安全供电:
通过监测系统反馈的现场输电线路的运行状态,以及控制设备对现场环境的自动调节,从而改善输电线路的运行环境,避免发生电力故障,从而提高输电线路的可靠性,保障供电质量。
5、延长输电线路的使用寿命:
通过监测高压电缆的温度和运行环境等状态,评估输电线路的负载能力,合理调配输电线路的负荷电流,避免过负荷运行,延长输电线路的使用寿命。
6、保障电缆运行环境:
通过监测电缆隧道内的环境,实时监测有害气体、水位、井盖等环境参数,监测电缆运行环境,保障检修人员安全,防止非法入侵和设备被盗。
四、技术参数
名称 |
技术指标 |
最大探测距离 |
2-10KM(可扩展) |
通道数 |
8通道 |
取样间隔 |
1米 |
定位精度 |
1米 |
空间分辨率 |
1米 |
测量时间 |
2秒/通道 |
温度精度 |
±0.5℃ |
串行接口 |
RS232接口\RS485接口 |
远传通讯端口 |
TCP/IP接口,10/100M以太网口 |
工作电压 |
DC24V |
功率 |
30W(最大预热功率60W) |
湿度 |
<95%相对湿度(无凝露) |
LED功能指示 |
电源显示、系统故障、光纤故障和温度报警 |
激光源寿命 |
≥20年;符合EN60825-1的CLASS1 |
光转换开关寿命 |
≥20年;非机械式(继电器)转换开关 |
声音报警 |
对系统故障、光纤故障、温度超标具有声音报警功能,并能够将报警信号接至远方集控室。 |
