SN-K800 系列变电型保护装置

SN-K800系列 变电型微机综合保护装置

简介

SN-K800系列变电型微机综合保护装置,是建立在一个通用32位嵌入式平台上模块化设计的新一代继电保护产品,适用于35kV及以下配电网络和变电站。装置按照不同的保护对象合理配置了高性能的保护功能,并将保护、测量、控制、以太网接口、电力IEC103、电力IEC104等多种功能集成于一体,可就地安装在开关柜或集中组屏。整个系列产品规格齐全、可靠性高、使用灵活方便,能够充分适应电网不断发展的需要。

SN-K8001通用型 微机综合保护装置

SN-K8001通用型保护可兼顾线路、馈线、配变、电容器等常规保护单元,具备电流、电压、零序、频率、重合闸、开入量保护,可满足各类常用保护单元的保护需求。

SN-K8011线路 微机综合保护装置

SN-K8011线路保护,具备三段式带方向、带低压闭锁过流保护,检同期、检无压重合闸保护,可根据电流大小自动调节动作时间的反时限保护,可选择跳闸或告警的零序电流、零序电压保护,以及低周滑差减载保护和低电压保护,可靠保证线路、进线、馈线保护单元的运行安全。

SN-K8021配电变压器 微机综合保护装置

SN-K8021配电变压器保护,适用于35kV及以下中低压系统的不设差动保护的厂(站)用变压器、配电变压器或电抗器的保护、测量、控制与监视。配备变压器专用的重瓦斯、轻瓦斯、超温、过温开入量保护。

SN-K8031主变 微机综合保护装置

SN-K8031主变保护,作为35kV及以下中低压系统的双圈变压器的差动保护,对变压器绕组接线形式不同所造成的差流,由装置内部自动进行校正。

SN-K8041主变后备 微机综合保护装置

SN-K8041主变后备保护,专为中低压变压器后备提供保护、测量、控制与监视。具有零序电流、间隙电流保护,三段式带方向带低压闭锁过流保护。可对变压器相间故障、接地故障以及不正常运行提供全面保护。

SN-K8051电容器 微机综合保护装置

SN-K8051电容器保护,为各种高压电力电容器提供保护、测量、控制与监视。可满足普通单Y星、双Y型和普通单Δ型接线方式。

SN-K8061异步电动机 微机综合保护装置

SN-K8061异步电动机保护,为3kV~10kV电压等级的中高压异步电动机提供保护、测量、控制与监视。具备4组不同特性的热过载反时限保护特性曲线可供选择。

SN-K8101备自投微机综合保护装置

SN-K8101备自投保护,可满足双电源一主一备和互为备用的投切需求。在正常供电电源因供电线路故障或电源本身发生事故而停电时,装置可将负荷自动、迅速切换至备用电源,使供电不中断,从而确保企业生产连续正常运转,把停电造成的经济损失降至最低程度。

SN-K8111 PT并列 微机综合保护装置

SN-K8111 PT并列保护,专为各种大型不能停电的厂矿备用电源的快速切换。可实现变电站母线电压的测量、两段母线PT二次电压回路的并列解列,以避免在事故情况下需要将工作电源断开同时又要在残压与备用电源之间的压降、频差、相差很小时合上备用电源,使用电设备不至于因一般故障,误动造成停电、复启动电流过大等事故。

SN-K8112 PT监控 微机综合保护装置

SN-K8112 PT监控保护,为35kV及以下中低压电力系统的PT柜提供保护、测量和监视。具备过电压、低电压、零序接地、PT断线告警保护。

SN-K8121联络 微机综合保护装置

SN-K8121联络保护,为35kV及以下中低压电力系统的联络保护单元提供保护、测量、控制和监视。

特点

采用192×160点阵液晶,显示内容丰富,人机操作友好,能实时显示一次接线图;

装置采用模块化结构设计,强弱电完全分开,通过国家九项最高电磁兼容标准;

配备大容量存储器,可存储总共500条分类型的SOE

可独立整定2套定值,定值切换安全方便;

双网通信,同时支持RJ45以太网和RS485串行通信接口;

支持IEC60870-5-103规约,IEC60870-5-104规约,Modbus-RTU规约。

用户界面

SN-K800系列采用192×160点阵大屏幕全中文界面,人机友好度高,操作方便。各类操作都有相应提示信息以辅助判断操作结果。

电力标准规约

SN-K800系列不仅支持常用的MODBUS规约,同时还支持IEC60870-5-103、IEC60870-5-104标准电力规约,IEC103规约可选串口RS485和以太网RJ45通信接口,IEC104支持以太网RJ45通信接口。

自检

SN-K800系列具有完善全面的自检功能,可对定值、开出、开入、AD等进行自检。若发生故障,将自动在LCD显示相应故障信息,并闭锁保护开出回路。

开入开出

14路有源外部开关量输入接点

2路跳、合闸内部开关量输入接点(操作回路)

8路继电器开关量信号接点输出

2路有源跳、合闸接点输出(操作回路)

交流输入

12路模拟量输入(以常规配置为例):

4路保护CTIaIbIc3I0

2路测量CTIAIC

  u 4PTUaUbUc3U0

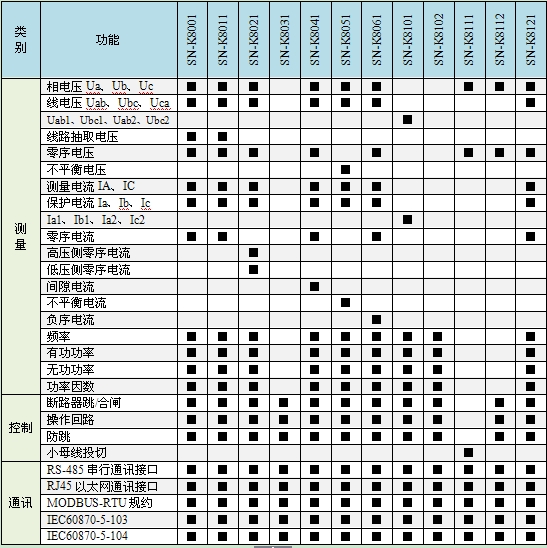

功能配置
